一、空調冷凝器膠球清洗裝置

   冷凝器膠球在線清洗裝置(以下簡稱膠球清洗裝置)是一種采用物理方法對空調冷凝器的換熱管內壁進行擦洗的設備。空調在制冷過程中，制冷劑溫度升高，必須對制冷劑降溫，冷卻水系統就是為了使制冷劑降溫的管路系統，冷凝器是冷卻制冷劑的換熱裝置，冷卻水進入冷凝器流經換熱管內壁后流出，冷卻制流經換熱管外壁，冷凝器通過換熱管進行換熱，從而起到使制冷劑降溫的作用。冷卻水低溫進入冷凝器吸收熱量后高溫流出，經過長時間運轉會在換熱管內壁產生水垢、污漬沉淀，影響換熱效率，制冷劑降溫小就會影響制冷效果，增大空調主機負荷，降低空調主機壽命，所以要對冷凝器換熱管內壁定期進行清洗，從而延長空調主機壽命。

設備功能

1、解決冷凝器的腐蝕、結垢問題

2、優化熱交換效率

3、保持冷凝器管束持久清潔

4、免除冷凝器人工清洗

二、工作原理

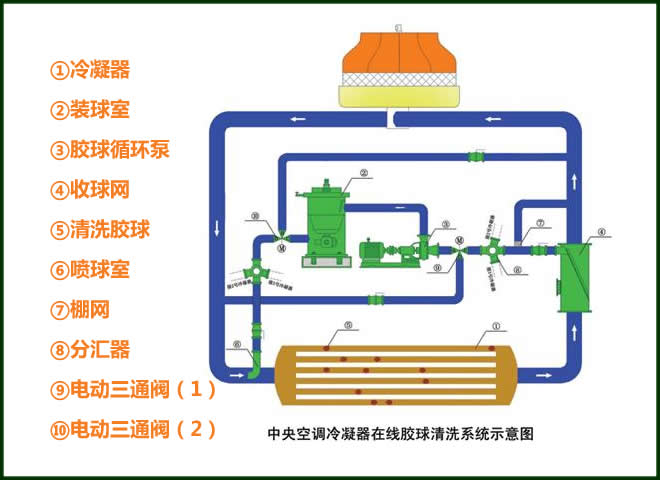

將海綿膠球從裝球室手孔處放入裝球室內，數量為凝汽器進水室冷卻管數的7%～13%。然后啟動膠球泵，打開系統中的控制閥門，在膠球泵的作用下，膠球就在比循環水進口壓力略高一些的水流帶動下，送入循環水進水管，隨著循環水的流動，膠球進入凝汽器水室。因膠球是一個微孔柔軟的彈性體，在循環水進出口壓力差的作用下，被擠壓通過冷卻管，對冷卻管內徑進行一次擦洗，使管內壁污垢隨水流帶出，膠球通過凝汽器管后與循環水一起進入收球網，在收球網板的阻擋下，把膠球分離出來，隨后被收球泵抽出，再進入裝球室。如此循環，膠球連續自動擦洗凝汽器冷卻管內壁使之保持清潔。

1、發球：膠球裝入發球器內，關閉電動閥3、4，開啟電動閥1、2，待閥開啟至位置時，啟動泵1(發球泵)，水流開關有信號發出，泵1繼續運轉，發球器內膠球跟隨水流一起進入冷凝器進水口，膠球在冷卻水水壓作用下，擠入換熱管，對內壁進行清洗，出換熱管后進入收球器內被網攔下，冷卻水通過網孔進入冷卻水系統管路繼續循環，至此，1次發球清洗結束。

2、收球：關閉電動閥1、2，停止泵1(發球泵)，開啟電動閥3、4，待閥開啟至位置時，啟動泵2(收球泵)，水流開關有信號發出，泵2繼續運轉，收球器內膠球跟隨水流一起進入發球器內，膠球被網攔下，水回冷卻水系統管路，待膠球全部收入后關閉電動閥3、4，停止泵2(收球泵)，至此，1次收球結束。

上述發球和收球兩部分合起來為1次膠球清洗過程，可通過設定總時間來多次清洗。

冷凝器膠球自動清洗裝置控制方式

控制器可設置清洗頻率或時間，以及隨空調主機的開啟自動運行功能，實現全自動在線清洗。

冷凝器膠球自動清洗裝置系統組成

發球器：儲存膠球的容器，膠球發射及回收。發球器安裝位置和進、出口連接管應保證加球的均勻和不發生堵塞。

海綿膠球：對冷凝器換熱管內壁進行清洗。膠球應密度均一，具有良好回復性能，在水溫5~36℃運行時，濕態膠球直徑不能超過干態膠球直徑0.5毫米，運行中膠球直徑應比換熱管管子內徑大1～2mm，在運行期間保持穩定，以防止膠球堵塞冷卻水管。

收球器：當球離開冷凝器時被收球器捕捉到。整體材質為碳鋼或不銹鋼，承壓10—16bar，有效過流面積大于連接管道的3倍，流體阻力損失小于5Kpa

收球網的設計應具有良好的水力特性，以防止網板在水流沖擊下振動，收球網的設計應保證不堵球，不跑球。

微電腦控制器：自動控制、設定清洗頻率及時間。

1.性能指標：收球率≥99%

2.輸入電壓：380V/50HZ

3.功率：≤5KW

4.工作環境要求：溫度≤55℃，相對濕度≤95℃

5.壓力損失：0.003MPa-0.05MPa

6.適用水溫：≤50℃

7.工作壓力：≤1.6MPa

三、選型注意事項

1.冷水機組循環冷卻水系統的水質處理設計要符合國標《工業循環冷卻水處理設計規范》GB50050-2007的要求。

2.冷凝器在線膠球清洗裝置的設計選型是根據冷水機組制冷量和冷卻水出水管徑來確定，膠球的大小是根據冷水主機冷凝器換熱管內徑來決定。 冷凝器在線膠球清洗裝置發球機輸入電源為交流3×380v/50HZ，功率在1.5KW-5.5KW之間，日消耗功率 lt;1kwh。 工作環境溫度：0 ℃～+60℃濕度：20-95%

冷凝器在線膠球清洗裝置發球機應在四周留出不小于600mm的檢修空間。

冷凝器在線膠球清洗裝置發球機盡量布置在靠近冷凝器入水口。

3.冷凝器在線膠球清洗裝置使用條件：換熱管內不能有雜質異物，阻止膠球的通過。水中不應含粒徑大于1.5mm的雜質，會造成換熱管和收球器的堵塞。

為了避免安裝過程的焊渣、焊條、金屬碎屑、砂石、有機織物以及運行過程產生的冷卻塔填料、冷卻管中銹蝕物等異物進入冷凝器和蒸發器，設計時需在冷水機組冷凝器(蒸發器)入水口前設置過濾孔徑不大于1.5mm的過濾器，且過濾網有效過濾面積大于連接管道截面積的3倍以上，確保過濾器的水阻合理。

4.關于冷凝器(蒸發器)入口處建議設計安裝P型過濾器的說明：由于許多冷水機組機房布置原因，循環水泵出口到冷水機組的入口距離較長，彎管、并聯管、支管較多，安裝時存在的焊渣、焊熘隱患較多，加之非制冷季系統后，管道內壁銹蝕物的脫落;所以盡管水泵入口處安裝了合格的過濾器，往往冷水機組冷凝器(蒸發器)換熱管內還有較大尺寸異物存在。所以為了避免以上情況發生，考慮經濟性、定期清理過濾器內異物的方便性，強烈建議設計安裝過濾器。

四、特點

1、全自動化：微處理機控制的可編程控制器負責冷凝器在線清洗系統的全部操作而不需要人的介入。

2、可靠：注射閥和排水閥是兩個的可移動部件，因此加強了冷凝器在線清洗系統的可靠性。

3、免維修：因?yàn)橹挥袃蓚€(gè)閥是可移動的，要保持冷凝器在線清洗系統運轉幾乎不需要維修。這就降低了運作成本，并且釋放不足的維修人員用于其他關鍵的維修工作。

4、低操作成本：海綿球是的耗材，必須每五個月更換一次。一個500噸空調使用海綿球的標準年費用是80美元。

冷凝器膠球自動清洗裝置優點

1、簡單可靠的在線清洗裝置，無需停機，可提供長期有效的清洗。

2、全自動控制，可自行設定清洗頻率和時間。

3、保持冷凝器處于換熱狀態，有效提高機組整體效率，降低運行成本。

4、減少空調的保養維護成本，減少化學藥劑的使用，減少冷凝器換熱管的腐蝕。

5、防止空調壓縮機超負荷工作，延長機組使用壽命。

6、節省空調的停機維護時間，對生產類型單位非常有利。

7、膠球使用周期長，膠球只在管路內循環，避免水泵對膠球的損傷。

8、體積小，操作簡單，安裝方便
